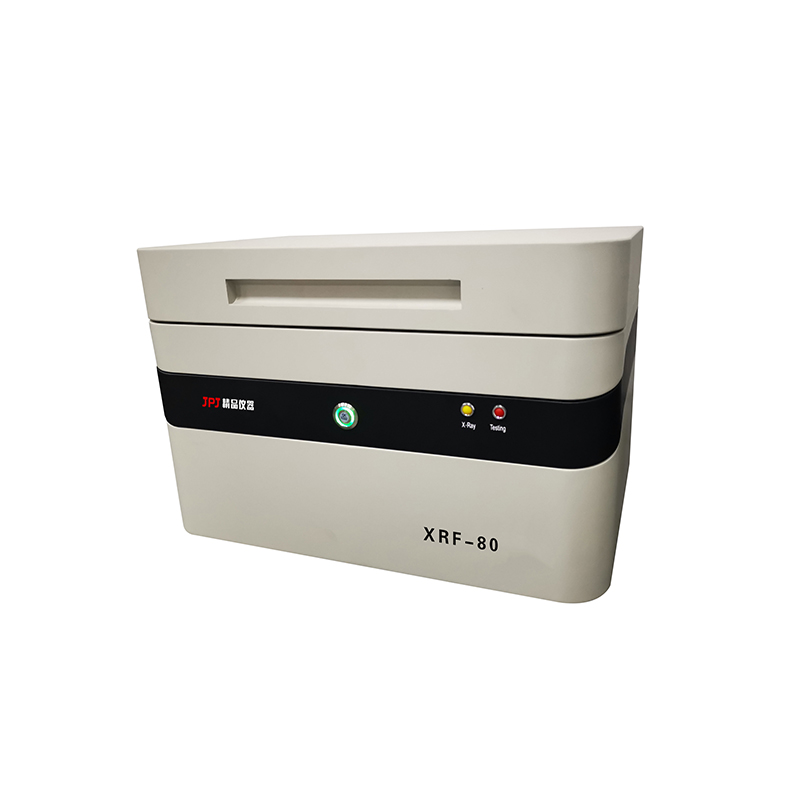

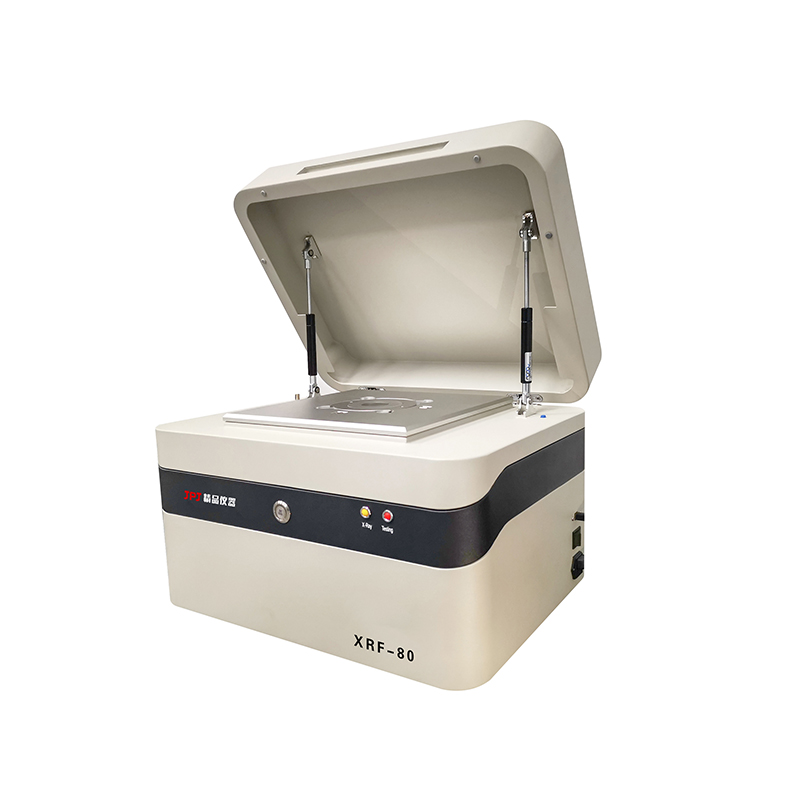

一、產品圖片
|
|

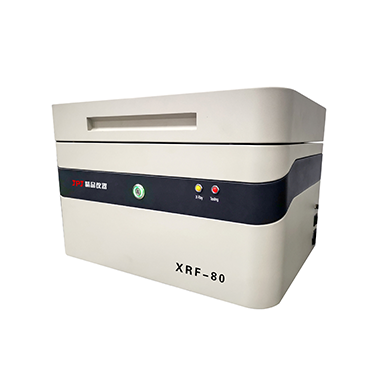

XRF-80
儀器優勢
1.精準：開放式工作曲線,以特定工作區專測重點管控物料；
2.快速：獨創的快速譜圖對比分析方法，供應商物料發生變化及時預警功能；
3.安全：雙重X射線保護（軟件、硬件、迷宮設計），確保操作人員人身安全與意外操作帶來的輻射傷害；
4.大樣品室設計，相對于傳統機型,提供了更大的空間；
5.采用新型的光路設計，降低了氯(Cl)元素的檢出下限；
6.提供開放式工作曲線標定平臺,可為用戶量身定制管控有害物質檢測方案；
7.國際領先的XRF分析軟件，融合了包括經驗系數法、基本參數法（FP法）等分析方法;
8.全面保證測試數據的準確性；
9.可根據用戶要求自行定制測試報告輸出格式（Excel、PDF等），符合工廠多種統計及格式要求；
10.多語種軟件界面可供選擇；
|
|
二、行業應用
|
|
主要用于法規管控的電子電氣產品中含有的鉛（Pb），汞（Hg），鎘（Cd），總鉻（Cr）和總溴（Br）等元素的檢測。用于鹵素管控的產品中氯元素（Cl）和溴元素（Br）的檢測。
符合全球有害物質規則條例和檢測方式
在對消費產品進行檢測以判斷產品是否符合以下全球有害 物質規則條例及檢測方法的工作中，XRF-80分析儀已被認可為一種篩查工具：
? 歐盟RoHS指令（2011/65/EU）
? 中國RoHS指令（ACPEIP）
? 日本RoHS
? 韓國RoHS指令
? 美國消費品安全改進法案（CPSIA）（HR4040）
? 美國不含鹵素的限制指令
? 加州65號提案
? 美國CPSC-CH-E1002-08 SOP的標準作業程序
|
|
三、產品介紹
|
|
XRF-80 精品杰旗下JPJ系列產品中光譜儀類的高端機型，雙重射線防護系統；人性化操作界面；綜合應用經驗系數法、基本參數法V1.0分析軟件。元素測試范圍從S-U。即可以檢測法規中的鉛（Pb）、汞（Hg）、鎘（Cd）、總溴（Br）和總鉻（Cr），也可以檢測無鹵素指令中的氯（Cl）和溴（Br）元素。精心設計的開放式工作曲線功能，特別適用于多種材料的工廠制程管控。比較業界的傳統常見儀器，該機型具備目前行業中快速分析物料異常識別的優點，是基于充分解決客戶HSF管控訴求的、高效精確的系統方案，此方案原理清晰、方法可行、效果顯著。
“準”：采用自有的開放式工作曲線，可以針對需要得到精確測量結果的每一種材料都做一個工作曲線，真正實現對不同基材的高危物料都有專用工作區來進行檢測。
“快”：通過大量實驗，給出了不同材料在不同含量時的標準偏差，并根據此結果建立科學的數學模型，可在短的時間內給出符合IEC62321標準的報告，此報告滿足追責需求（即盡職免責）。
物料異常：獨創的全譜圖對比功能，實時追蹤供應商物料異常并及時預警，對RoHs/無鹵素及供應商管控具有無可比擬的優勢。
|
|
儀器技術指標
|
|
1、儀器尺寸：520mm（W)＊400mm(D)＊355mm(H)
2、樣品腔尺寸：420*320*65mm，可開蓋測試無限大樣品（有保護機制）
3、檢測范圍：滿足歐盟RoHS指令限定中重金屬元素有害元素檢測：鉛（Pb）、鎘（Cd）、汞（Hg）、總鉻（Cr）和無鹵指令中的氯（Cl）、溴（Br）元素
4、檢測方法：需滿足符合IEC62321，GB/T26125-2011標準檢測方法等
5、測試元素范圍：S-U中的元素，滿足定性定量分析
6、測試樣品類型：固體、粉末和液體
7、檢測含量范圍：1ppm-99.99%
8、檢測下限：Pb≤5ppm,Cd/Cr/Hg/Br≤2ppm,Cl≤50ppm
9、測量時間 ：10～200 s（時間可調）
-
重復性：≤0.5%
-
穩定性：≤0.5%
12、準直器：Φ0.3mm、Φ1mm、Φ3mm、Φ5mm、Φ8mm
13、濾光片：5種復合濾光片自動切換
14、CCD觀察：800萬像素高清CCD
15、探測器：美國 Si-pin（X-123 DP5 FW6版本）探測器
16、分辨率： 140±5 KeV
17、制冷方式：電制冷，穩定性和準確性高，無需液氮
18、探測窗口：鈹窗
19、譜圖處理系統：數模轉化（DP5）、道址區間2048、計數 500～8000cps
20、X射線管靶材：Mo靶，其他靶材可選
21、X射線管窗口：Be窗
22、冷卻方式：硅脂冷卻
23、使用壽命：≥15000h
24、設備結構：含鉛板防輻射，機械結構，帶報警提示功能
25、安全性：全封閉式金屬機箱及防泄漏保護開關，更好地保障操作員的人身安全。整體外觀簡約、大方，內部通風性
優，并有效屏蔽電磁干擾
26、X射線輻射防護功能：三重射線防護系統（軟件、硬件、迷宮式設計），開蓋測試自動警示系統，符合國家標準(參考標準: 《電離輻射防護與輻射源安全基本標準》GB 18871－2002)、檢驗合格標準不 大于0.5 μSv/hr.
27、輸入電源：AC110V～250V，50/60Hz
28、額定功率：400W
29、凈重：約41.8Kg
30、工作環境溫度：溫度10—30℃
31、工作環境相對濕度：40%～80%（不結露）
軟件部分
32、工作區（分析模型）：8種工作區，滿足不同基材的分析和識別
33、校正模型：非金屬類、金屬類等物質獨立的基體校正功能
34、軟件分析程序：5種多變量非線性回歸程序，分線性或非線性程序
35、軟件分析算法：FP 基本算法，經驗系數法、神經網絡法、基本參數法等
36、工作區特點：工作區為開放式，可擴展性強，自行建立工作區應對不同材料和測試方法
|
|
四、儀器硬件主體配置
|
|

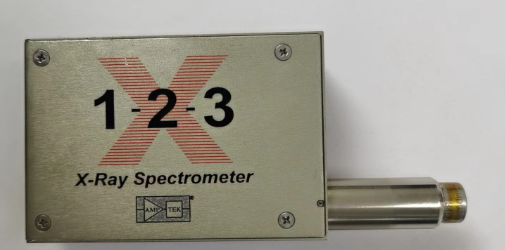

4.1探測系統
|
|
|
類型：Si-PIN 探測器
品牌：美國Amptek（全配件原裝進口）
Be窗厚度：1mil(0.0254mm)
最佳分辨率：140±5eV
系統峰背比：≥ 6200/1
能量響應范圍：1keV ~ 40keV
推薦計數率：5000cps
|
|

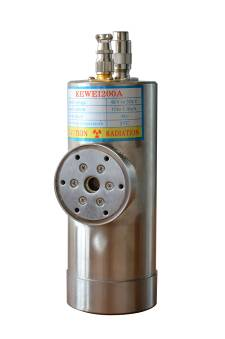

4.2 X光管
|
|
|
電 壓: 0 ~ 50 kV
最大電流: 1.0 mA
最大功率: 50 W
燈絲電壓: 2.0V
燈絲電流: 1.7 A
射線取出角：12°
靶 材：Mo
X射線窗口：Be窗
Be窗厚度：400um
|
|

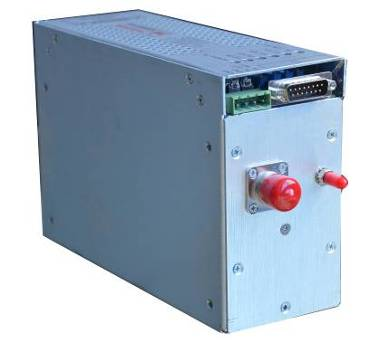

4.3 高壓電源
|
|
|
輸入電壓: DC +24V±10%
輸入電流：4.25A（最大）
輸出電壓: 0 -50KV & 1mA
最大功率：50W
電壓調整率：0.01% （從空載到滿載）
電流調整率：0.01% （從空載到滿載）
紋波電壓：輸出額定電壓前提條件下，紋波電壓的峰值為最高輸出電壓的0.25%。
8小時穩定性：≤0.05%
|
|

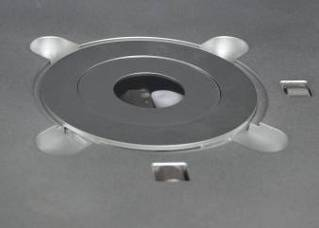

4.4 微動平臺
|
|
|
載物測試平臺，微調裝置在儀器外面，結合800萬像素的高清CCD，對測試樣品進行精確定位，防止樣品放置好后關閉樣品蓋產生振動而使測試位置發生變化，導致測試不準確；
|
|

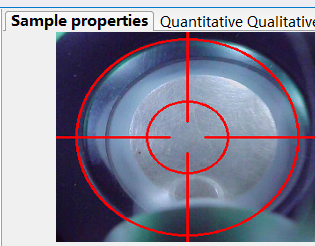

4.5 CCD攝像頭
|
|
|
800萬像素的高清CCD攝像頭，可有效的實時觀察測試區域狀況，并拍下物料照片，作為檢測報告的組成部分。
|
|
4.6 散熱系統
|
|
|
高效三維散熱系統，大幅度提供儀器的可靠性、穩定性。
|
|
4.7 防輻射安全系統
|
|
|
三重射線防護系統（軟件、硬件、迷宮式設計），
開蓋測試自動警示系統
|
|
五、儀器軟件配置
|
|

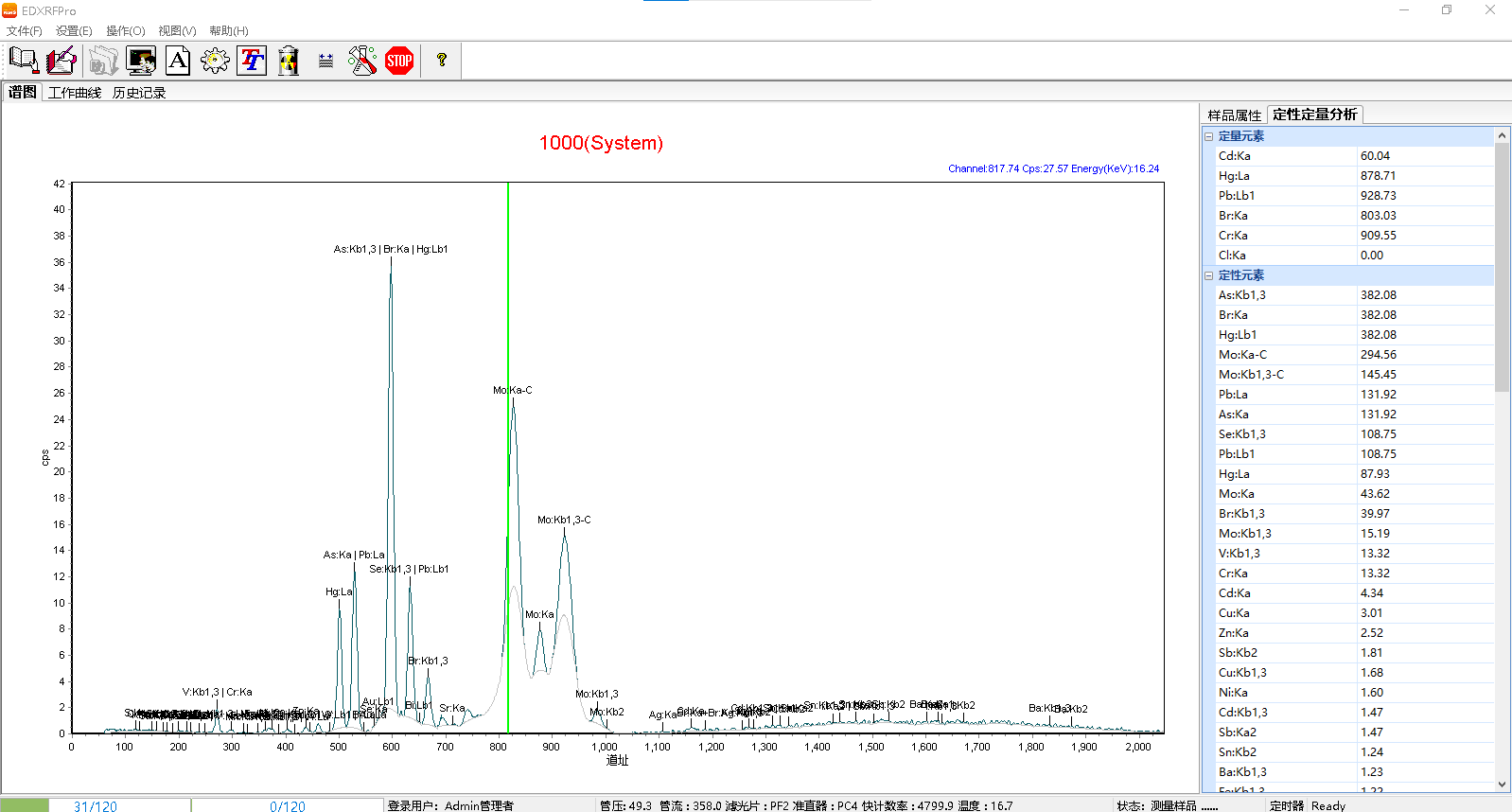

1、軟件界面
|
|
|
|
2、功能特點
|
|
1．可以對RoHS指令中的五種有害元素及無鹵要求（Pb，Cd，Hg，Br，Cr，Cl）進行精準測試；
預置多條工作曲線，涵蓋金屬、PE、PVC、鋁鎂、焊錫、銅合金等基體類型可滿足用戶常規測量的要求；
2．提供開放式工作曲線平臺，用戶可以自由配置工作曲線以及任意添加標樣數據，以滿足更高測試度的要求，或適應環保指令的后期擴展；
3．精確的數據處理方式：以基本參數法為依據精確配置的濾光片系統大幅提高峰背比，結合一系列先進的光譜處理方法，極大提高特征譜線的檢出精度，以此為依據用經驗系數法再做進一步校正，使測試數據達到極高的精密度和準確度；
4．數據管理：由數據庫支持的專業化報表生成、查詢打印、操作員分級授權等功能極大方便企業管理；
5．完善的安全連鎖功能：配合硬件電路的防護措施，在不安全的操作發生時自動切斷X射線確保操作員不受傷害;
6．智能化軟件保護，避免不當操作對光譜儀的損傷，延長儀器使用壽命。
7．穩定性自檢功能：可即時對儀器當前穩定性進行自動檢測；
8．操作界面多語種:英語、簡體中文、繁體中文等；
9．獨創的譜圖對比分析方法，供應商物料發生變化及時預警功能。
|
|
六、技術支持及售后服務
|
|
1、為客戶免費提供操作培訓,培訓期一至三天。
2、整機保修一年，全國聯網售后保修,并終身提供技術服務支持。
3、保修期內的非人為因素儀器損壞，免費維修。
4、售前咨詢：關注客戶應用需求，提供合理專業的解決方案，邀請客戶現場體驗操作等。
5、客戶回訪：每季度回訪客戶，聽取客戶的建議，幫助客戶解決實際操作過程中遇到的問題。
6、服務響應：4 小時響應，24 小時解決問題或提供備用儀器使用。
7、升級服務：終身為客戶提供免費的軟件升級服務。
|
|
全面提供應對各種環保指令的檢測及控制方案服務，可提供無限擴展性。
|
|
根據用戶需求及受控物料的具體要求，結合XRF分析的技術特點，將儀器分析手段納入用戶的品管體系，為用戶提供最佳檢測方案，協助建立物料驗收標準；并對特殊物料提供風險分析的方法。
|
